TCV-EOD-5.0
Взрывобезопасный шар
руководство по эксплуатации и техническому обслуживанию
ПРЕДУПРЕЖДАТЬ
При использовании данного изделия оператор должен внимательно прочитать руководство по эксплуатации и техническому обслуживанию и строго соблюдать изложенные в нем положения. Компания не несет ответственности за прямые или косвенные последствия неправильной эксплуатации изделия не в соответствии с инструкциями руководства по эксплуатации и техническому обслуживанию. Компания не несет ответственности за потерю жизни или повреждение изделия, вызванные эксплуатацией, использованием и техническим обслуживанием с нарушением гарантийных условий без соблюдения инструкций руководства по эксплуатации и техническому обслуживанию.
1. При движении продукта крышка бака должна быть закрыта. За исключением предполагаемых взрывчатых веществ, помещенных в бак, другие предметы не разрешается размещать на продукте.
2. Изделие после удара взрывом, если на резервуаре, крышке резервуара и горловине имеются явные деформации, трещины и растрескивания, не подлежит дальнейшему использованию; если явных деформаций, трещин и растрескивания нет, провести испытание согласно Приложению 1, если указанное значение превышено, не следует продолжать использование.
TCV-EOD-5.0
Руководство по эксплуатации и обслуживанию взрывозащищенного шара
Взрывозащищенный шар TCV-EOD-5.0 применяется для подавления поражающего действия ударных волн и осколков, образующихся при взрыве взрывчатых веществ, на окружающую среду.
Данный продукт широко используется в аэропортах, доках, на вокзалах, в метро, на спортивных площадках, на выставочных площадках, площадях, в конференц-центрах и других густонаселенных местах, подходит для перемещения и уничтожения подозрительных взрывчатых веществ, транспортировки опасных грузов.
Этот продукт имеет преимущества простой конструкции, легкости в эксплуатации, безопасного использования и многоразового использования. Режим переключения крышки взрывозащищенного резервуара имеет два вида ручного и электрического переключателя, что подходит для переключения в различных обстоятельствах; Прицеп оснащен рабочей тормозной системой, механизмом обратного торможения и светофорами для обеспечения безопасности вождения; Продукт оснащен системой видеонаблюдения для контроля открытия и закрытия крышки взрывозащищенного резервуара; Продукт оснащен системой оповещения о вспышке взрыва, которая может оповестить окружающий персонал при утилизации взрывчатых веществ.
Продукция в основном состоит из взрывозащищенных цистерн, прицепов, электрических систем управления и т. д., как показано на рисунке 1; Среди них взрывозащищенная цистерна в основном состоит из корпуса цистерны, крышки цистерны, механизма переключения, редукторной муфты, двигателя и т. д., как показано на рисунке 2; Прицеп в основном состоит из корпуса, колес, тормозной системы, обратного антиторможения, модернизированных опорных колес, передних и задних опор, камер, фонарей и т. д., как показано на рисунке 3.

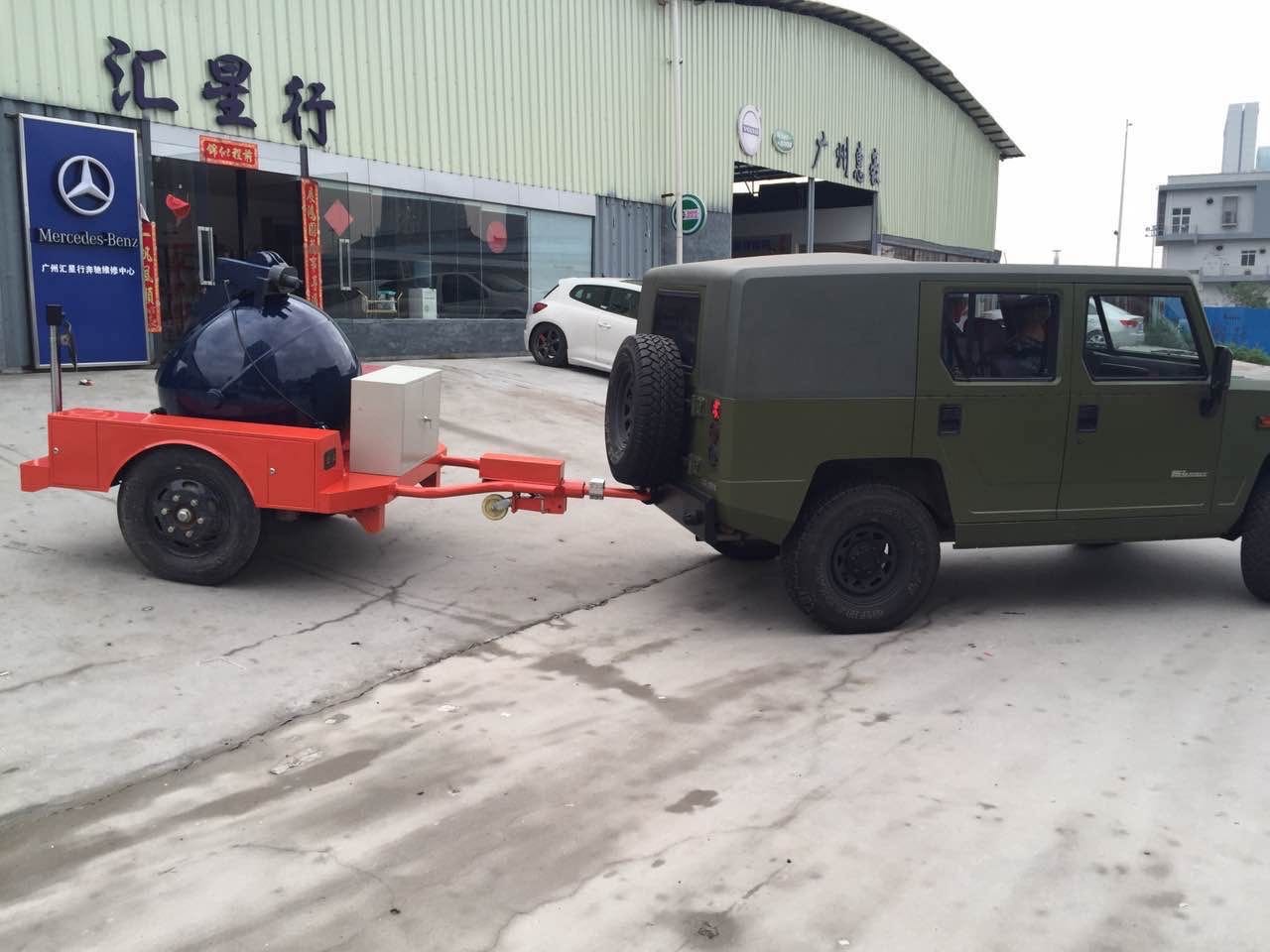

рисунок1

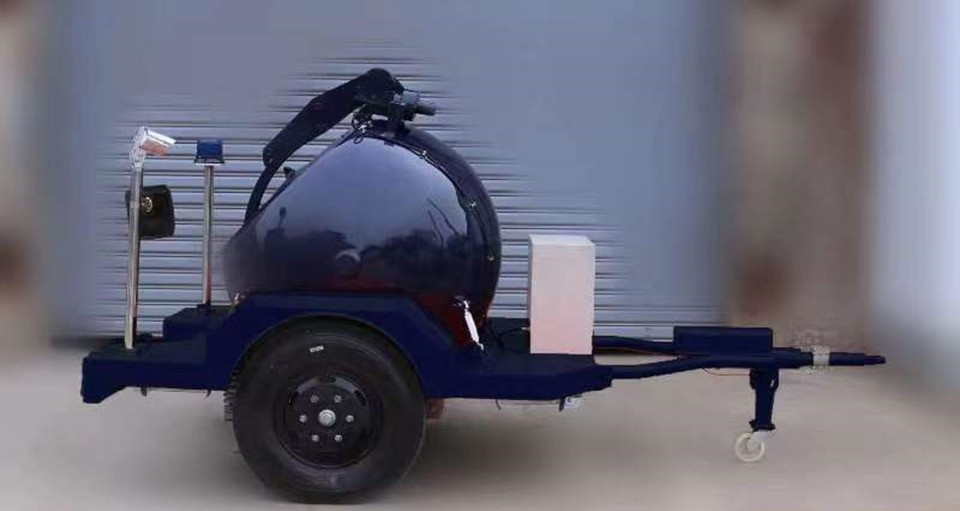

рисунок 2

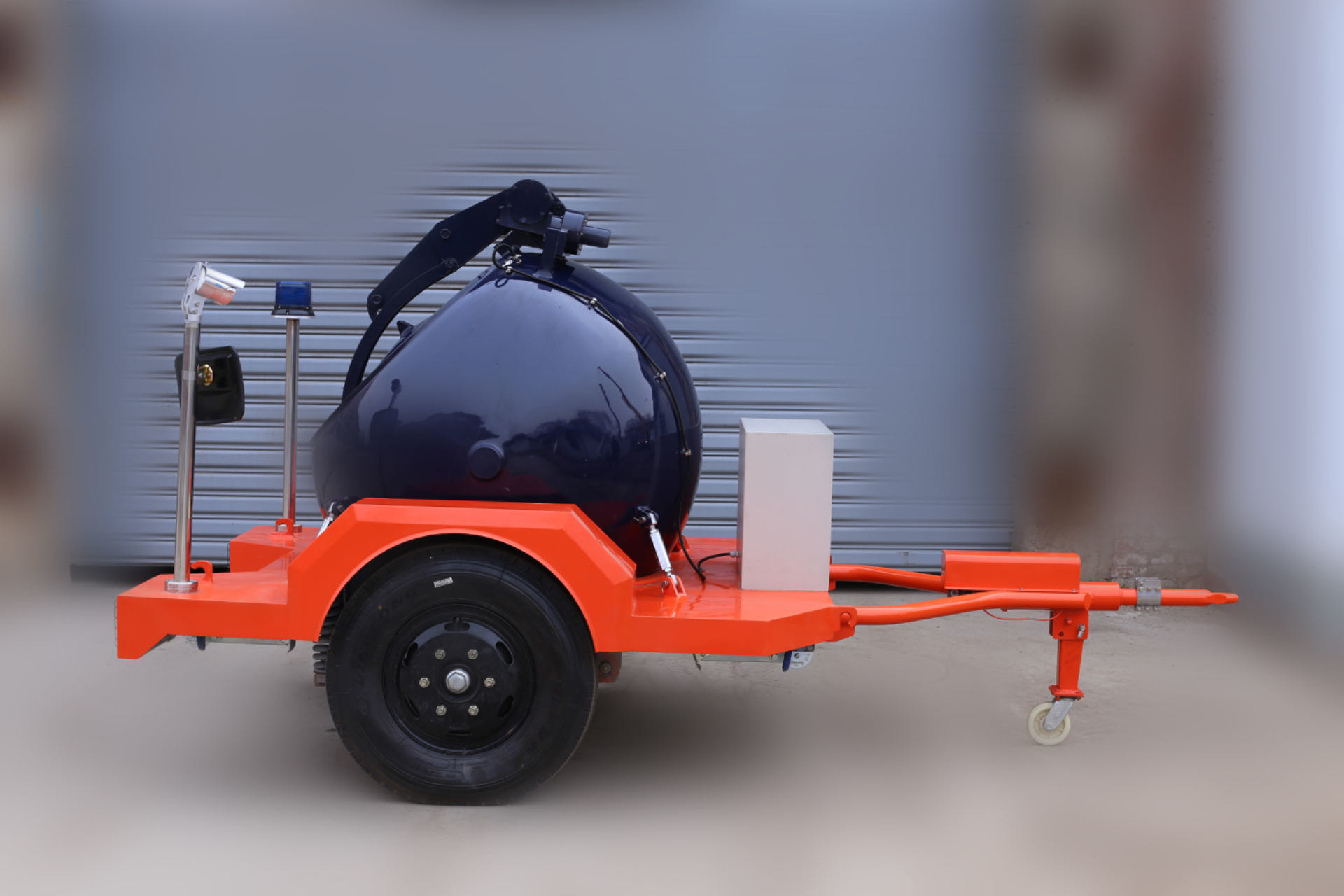

рисунок3
4.1 Рабочая температура: -5℃ ~ +40℃.
4.2 Состояние дороги и скорость движения:
Требования к автомагистралям |
Уровень шоссе | шоссе I | II шоссе | III шоссе |
Требования к дорожному покрытию | Мощеная поверхность | |||
Максимальная скорость | 50км/ч | 40км/ч | 30км/ч |
4.3 Во время стоянки не допускается отсоединение прицепа от тяговой мастерской.
4.4 При движении в дождливые дни взрывозащищенный шар, электрический блок управления, камеру и вспышку следует накрыть и надежно закрепить, чтобы предотвратить повреждение электрических компонентов дождем.
Элемент | Единица | Параметр |
Антидетонационная способность | кг | 5 тротиловый эквивалент |
Качество обслуживания | кг | 2870 |
Чистый объем мяча для тележки | кг | 2452 |
Габаритные размеры | мм |
3575±100×1820±100×1785±100 (длина×ширина×высота) |
Внутренний диаметр бака | мм | 1200 |
Калибр танка | мм | 810 |
Режим переключения крышки банки | Ручной + электрический | |
Время открывания/закрывания электрической крышки | с | ≤30 |
Расстояние проводного управления | м | 100 |
Расстояние беспроводного управления | м | 120(в ассортименте) |
Элемент | Единица | Параметр |
Минимальный дорожный просвет прицепа | мм | 290 (при горизонтальном положении кузова) |
Колесная база прицепа | мм | 1680 |
Радиус поворота прицепа | м | ≥8м |
Высота буксировочного кольца от земли | мм | 490~610(плавно регулируемый) |
Внутренний диаметр буксировочного кольца | мм | 51 |
Тормозной путь | м | При начальной скорости 30 км/ч тормозной путь не более 8 м. |
Система подвески | Независимая подвеска с амортизацией на основе винтовых пружин сжатия | |
Тормозная система | Гидравлическое ударное торможение | |
Источник питания для светофоров | В | Входное напряжение постоянного тока 24 В (обеспечивается трактором) |
Мощность электрической системы | Вт | 450 |
Камера | 1200 строк, с функцией ночного видения, входное напряжение питания DC 12 В | |
Экран дисплея | 7-дюймовый дисплей | |
Мигающий свет | красный и синий | |
Контроллер | кнопочное управление | |
Емкость аккумулятора | 35Ач |
6.1.1 Электрическое управление
Инструкции | легенда |
1. Электропроводка а) Вставьте вилку кабеля электрического кабельного лотка в переднюю розетку управления прицепа и надежно зафиксируйте ее. |
![]() |
Инструкции | легенда |
![]() |
|
б) Подключите две вилки на одном конце кабеля управления (длиной около 2 метров) к центральному гнезду электрического кабеля диска соответственно; Подключите две вилки на другом конце кабеля управления к двум гнездам на боковой стороне блока управления. | ![]() |
2. Контроль а) Откройте «выключатель питания» на панели блока управления, на экране дисплея контроллера должно появиться изображение горловины резервуара. б) Нажмите кнопку «Открыть крышку» на контроллере, и крышка банки автоматически остановится, когда будет открыта до крайнего положения. в) Нажмите кнопку «Закрыть крышку» на контроллере, и крышка банки автоматически остановится после закрытия до крайнего положения. г) Включите «выключатель фонарика», и фонарик включится. e) Нажмите переключатель отображения питания, чтобы отобразить уровень заряда батареи на дисплее питания. Примечание: 1. Не применяйте силу при вставке или извлечении вилки. 2. При подключении вилка должна быть совмещена с розеткой. |
|
Инструкции | легенда |
3. При размещении подозрительных взрывчатых веществ их следует размещать в центре опорной сети танка. |
6.1.2 Ручное управление
Инструкции | легенда |
1. Вставьте пластину ручного переключателя в шестигранный вал в задней части взрывозащищенного шара. 2. Поверните гаечный ключ в направлении, указанном знаком. 3. Наблюдайте за открытием и закрытием крышки шара через зеркало заднего вида. Примечание: 1. При ручном переключении крышки шара, пожалуйста, отключите электропитание в электрическом шкафу. 2. Опасные грузы следует размещать в центре сетки, поддерживающей мяч. |
![]() |
6.1.3 Уничтожить взрывчатку в танке
Если необходимо уничтожить взрывчатые вещества в резервуаре, то этим должен заниматься обученный профессиональный персонал по обезвреживанию взрывчатых веществ, а взрывчатые вещества следует размещать в центре поддона.
6.1.4 Обнаружение после взрыва в резервуаре
Если корпус бака, крышка и горловина визуально деформированы, имеют трещины и сколы, то их дальнейшая эксплуатация не допускается.
Измерить длину дуги контрольной точки специальной рулеткой. Если она превышает максимально допустимый диапазон длины, указанный в паспорте контрольной точки, то ее использовать нельзя. Таблица данных контрольных точек приведена в приложении 1.
6.2.1 Подсоединение к трактору
Инструкции | легенда |
1. отрегулируйте подъемное опорное колесо Вставьте рукоятку ручного переключателя в шестигранный вал подъемного опорного колеса и поверните рукоятку, чтобы отрегулировать опорное колесо на нужную высоту. 2. Соединить с трактором Толкайте прицеп или ведите трактор так, чтобы буксирное кольцо прицепа было выровнено и надежно соединено с буксирным крюком трактора. 3. Сложите опорные ролики. Вытяните боковой штифт опорного ролика, поверните опорный ролик в горизонтальное положение и вставьте штифт в соответствующее отверстие фиксированного гнезда опорного ролика; Поверните торцевую перегородку штифта перпендикулярно штифту. |
|
6.2.2 Вождение
Инструкции | легенда | ||||||||||||||
1 Подключить светофоры Подключите один конец семижильного разъема к переднему гнезду корпуса прицепа, а другой конец подключите к тягачу. Смотрите схему справа, чтобы узнать соотношение между цветом семижильного кабеля разъема и сигналом светофора. Примечание: 1. Перед поездкой визуально проверьте, нет ли дефектов в шине, деформирован ли или треснул ли обод. Если давление в шине недостаточно, пожалуйста, восполните его вовремя. Если обод деформирован или треснул, пожалуйста, замените шину вовремя. 2. Прежде чем выйти из автомобиля, убедитесь, что крышка бака закрыта. 3. Перед началом движения убедитесь, что на изделии не лежат посторонние предметы. |
Цвет семижильного соединительного кабеля и соответствующая таблица светофоров
|
||||||||||||||
2 Включите устройство противотормозной защиты заднего хода (за исключением случаев, когда требуется задний ход) Поверните рычаг выталкивателя антитормозной системы заднего хода на тяговой штанге в указанное положение. Примечание: 1. Перед поездкой визуально проверьте, нет ли дефектов в шине, деформирован ли или треснул ли обод. Если давление в шине недостаточно, пожалуйста, восполните его вовремя. Если обод деформирован или треснул, пожалуйста, замените шину вовремя. 2. Прежде чем выйти из автомобиля, убедитесь, что крышка бака полностью закрыта. 3. Перед началом движения убедитесь, что на изделии не лежат посторонние предметы. |
![]() |
6.2.3 Движение задним ходом
Инструкции | легенда |
При движении задним ходом потяните вверх рычаг управления устройством блокировки заднего хода, поверните верхний рычаг на 180° и выполните обратную операцию. Примечание: После завершения движения задним ходом можно привести в действие устройство противоторможения задним ходом до того, как будет сброшен шток выталкивателя. |
![]() |
Инструкции | легенда |
1. Поместите переднюю ногу а) Отрегулируйте подъемное опорное колесо на нужную высоту и вытащите штифт передней ножки; Поверните переднюю ножку вертикально вместе с кузовом автомобиля; Вставьте вал штифта в соответствующее отверстие фиксирующего сиденья передней ножки; Поверните концевую перегородку штифта перпендикулярно штифту. б) Отрегулируйте подъемное опорное колесо так, чтобы оно оторвалось от земли. 2. Поместите заднюю ногу а) Потяните вверх штифт на задней ножке, поверните переднюю ножку в вертикальное положение с кузовом автомобиля и слегка поверните заднюю ножку, чтобы штифт вошел в соответствующее отверстие. б) Вставьте ключ для подъема ноги в шестигранный стержень в середине задней ноги и поверните ключ так, чтобы задняя нога упала на землю. |
|
Инструкции | легенда |
![]() |
Перед каждой поездкой визуально проверяйте, нет ли дефектов в шине, деформирован ли или треснул ли обод. Если давление в шине недостаточное, пожалуйста, вовремя подкачайте. Если обод деформирован или треснул, пожалуйста, вовремя замените его.
7.2.1 Мойка автомобиля
Поверхность изделия следует чистить один раз в месяц. При чистке не допускается непосредственное распыление воды под высоким давлением на поверхность изделия. Поверхность изделия следует протирать чистой хлопчатобумажной тканью.
7.2.2 Трейлер
а) Ежемесячно проверяйте давление в шинах, давление в шинах должно обеспечивать 770 кПа ± 30 кПа.
б) Проверяйте, заполнен ли тормозной жидкостью масляный бак тормозной системы каждые три месяца. Если тормозная жидкость не заполнена, пожалуйста, своевременно доливайте тормозную жидкость. Во время проверки снимите четыре винта защитного кожуха дышла, снимите защитный кожух, визуально проверьте уровень масла в масляном баке тормозной системы, а затем установите защитный кожух на место и затяните его винтами. Смотрите рисунок ниже.
б) Каждые шесть месяцев или каждые 1000 км проверяйте, не ослаблены ли гайки крепления колес, и подтягивайте гайки крепления шин.
в) Повторно смазывайте подшипники ступицы колеса каждый год или каждые 1000 км.
г) Ежегодно или каждые 1000 км заново регулируйте колесный тормоз, чтобы обеспечить нормальную работу рабочего тормоза.
д) Шину следует заменять по мере износа, интервал замены не должен превышать 3 лет.
Вышеуказанные вопросы находятся в ведении профессиональных организаций.
7.2.3 Взрывозащищенный резервуар
а) Крышка взрывозащищенного шара открывается и закрывается не реже одного раза в месяц.
б) Взрывозащищенный шариковый механизм переключателя каждые шесть месяцев сбрасывает необходимое количество масла в положение ниже и вытирает пролитое масло чистой хлопчатобумажной тканью.
7.2.4 Мобильное электропитание
а) Заряжайте и разряжайте мобильное электропитание один раз в три месяца, а также заряжайте и восстанавливайте его в течение 24 часов после прекращения разрядки.
б) Пожалуйста, используйте зарядное устройство, которое идет в комплекте с продуктом, при зарядке. Во время зарядки избегайте зарядки вблизи источника тепла или под прямыми солнечными лучами, а также не мочите аккумулятор и не погружайте его в воду.
в) Мобильный блок питания не подлежит зарядке, его следует вовремя заменять в зависимости от условий использования продукта и срока службы, рекомендуется заменять каждые 3 года.
8.1.1 Температура хранения: -10℃~+45℃;
8.1.2 Влажность при хранении: относительная влажность ≤80%;
8.1.3 Условия хранения: Изделие следует хранить в проветриваемом, сухом, чистом, вдали от источников индуктивной энергии и едких газов складском помещении. Если склада нет, обязательно накройте изделие дожденепроницаемым чехлом, чтобы избежать прямого попадания дождя.
8.1.4 Меры предосторожности:
а) Изделие должно быть припарковано на ровной поверхности и не должно парковаться на склоне;
б) Крышка бака должна быть закрыта;
в) Отрегулируйте переднюю ножку до вертикального положения относительно земли и отрегулируйте ее до соприкосновения с землей, состояние хранения продукта показано на следующем рисунке;
г) Изделие должно быть накрыто чехлом, защищающим от дождя, и надежно закреплено.
8.2.1 Требования к креплению вилки:
а) Подъемное оборудование: вилочный погрузчик.
б) Грузоподъемность вилочного погрузчика: ≥5т.
в) Размер вил погрузчика: ширина ≤210 мм, длина ≥2000 мм, расстояние около 750 мм.
d) Положение точки пересечения: см. рисунок ниже. После установки вилки следует убедиться, что грузовая вилка проходит через обе стороны пластины вилки одновременно, а затем продукт поднимается.
д) Прочие требования: В процессе установки погрузчика соблюдайте соответствующие требования к погрузчику, чтобы избежать несчастных случаев и повреждения продукции.
8.2.2 Требования к транспортировке:
а) Изделия следует перевозить в крытых, защищенных от дождя и влаги, чистых транспортных средствах, избегать перевозки в одном транспортном средстве с едкими грузами.
б) Изделие должно быть прочно закреплено на транспортном средстве, чтобы исключить перемещение между изделием и транспортным средством во время движения транспортного средства.
в) Опорные ролики должны быть убраны.
Серийный номер | Авария | Решение |
1 | После включения контроллера на его дисплее не отображается никакой экран. |
1. Проверьте надежность подключения каждого разъема жгута проводов. 2. Проверьте, работает ли блок питания. |
2 | Светофор не горит должным образом. | 1. Проверьте надежность подключения разъема жгута проводов. |
Примечание: Если невозможно исключить вышеуказанные проблемы, обратитесь к производителю.
При соблюдении указанных условий эксплуатации, хранения и технического обслуживания гарантийный срок составляет:
а) Гарантийный срок на взрывозащищенный корпус цистерны, крышку цистерны, механизм переключения и прицепное транспортное средство составляет 2 года.
б) Гарантийный срок на редуктор, сцепление, двигатель, электрические компоненты (такие как приводы и т. д.) в электрическом блоке управления, контроллер, кабель, мобильный источник питания, светофоры, фонари, камеры, опорные ролики и т. д. составляет 1 год.
в) Гарантийный срок на тормозную систему прицепа, колесную сборку (шины, ступицы, подшипники) и подвеску составляет 1 год или 2000 км.
г) Гарантия не распространяется на автомобильные аксессуары (гидравлические домкраты, шинные ключи, ключи для подъема ног, шестигранные ключи, специальные рулетки, деревянные подкладки, комбинезоны, опорные сетки).
д) Гарантия не распространяется на использование в условиях, выходящих за рамки требований настоящего руководства по эксплуатации и техническому обслуживанию.
Адрес: No.16 Ningbo Road, район Лунтань, город Цзилинь, провинция Цзилинь
Тел.: 0432-65117860 Мобильный: 13843229755
Факс: 0432-65117860 Почтовый индекс: 13202111
Серийный номер | Имя | Количество | Замечание |
1 | Лопнувший шар | 1 | |
2 | Блок управления | 1 | |
3 | Электрический кабельный лоток | 1 | Включает 100 метров кабеля. |
4 | Ручной ключ-переключатель | 1 | |
5 | Поддерживающая сетка | 2 | |
7 | Верхняя одежда | 1 | |
8 | Семиконтактный разъем | 1 | |
9 | Специальная рулетка | 1 | 2м |
10 | Ключ для подъема ног | 1 | |
11 | Ключ для шин | 1 | |
12 | Гидравлический домкрат | 1 | 10т |
13 | Деревянный брусок | 1 | |
14 | Руководство по эксплуатации и техническому обслуживанию | 1 | |
15 | Сертификат соответствия | 1 |
Технический паспорт взрывозащищенной точки контроля шара
Точка мониторинга | TCV-EOD-5.0 | ||
Размер дизайна (мм) |
Размер завода (мм) |
Максимально допустимый размер после деформации (Заводской размер ×1,025) |
|
Бейсболка | |||
1-5 | 220 | 220 | |
2-6 | 220 | 220 | |
3-7 | 220 | 220 | |
4-8 | 220 | 220 | |
Сферическое кольцо для рта | |||
9-11 | 830 | 830 | |
10-12 | 830 | 830 | |
Сфера | |||
13-14 | 500 | 500 | |
15-16 | 500 | 500 | |
17-23 | 400 | 400 | |
18-24 | 400 | 400 | |
19-25 | 400 | 400 | |
20-26 | 400 | 400 | |
21-27 | 400 | 400 | |
22-28 | 400 | 400 |
Приложение 1
Принципиальная схема взрывозащищенного шарового испытательного пункта
Инструкции:
1. Число рядом со знаком «·» — это номер местоположения точки обнаружения.
2. Откройте крышку, измеряя размер кольца горловины бака.
